INSTRUMENTACIÓN DEL PUENTE DEL TERCER MILENIO DE ZARAGOZA

LOCALIZACIÓN

El Puente del Tercer Milenio se encuentra situado en el meandro de Ranillas en Zaragoza, cruza el río Ebro conectando el barrio de la Almozara con el recinto de la EXPO y la zona norte de la ciudad.

CARACTERÍSTICAS

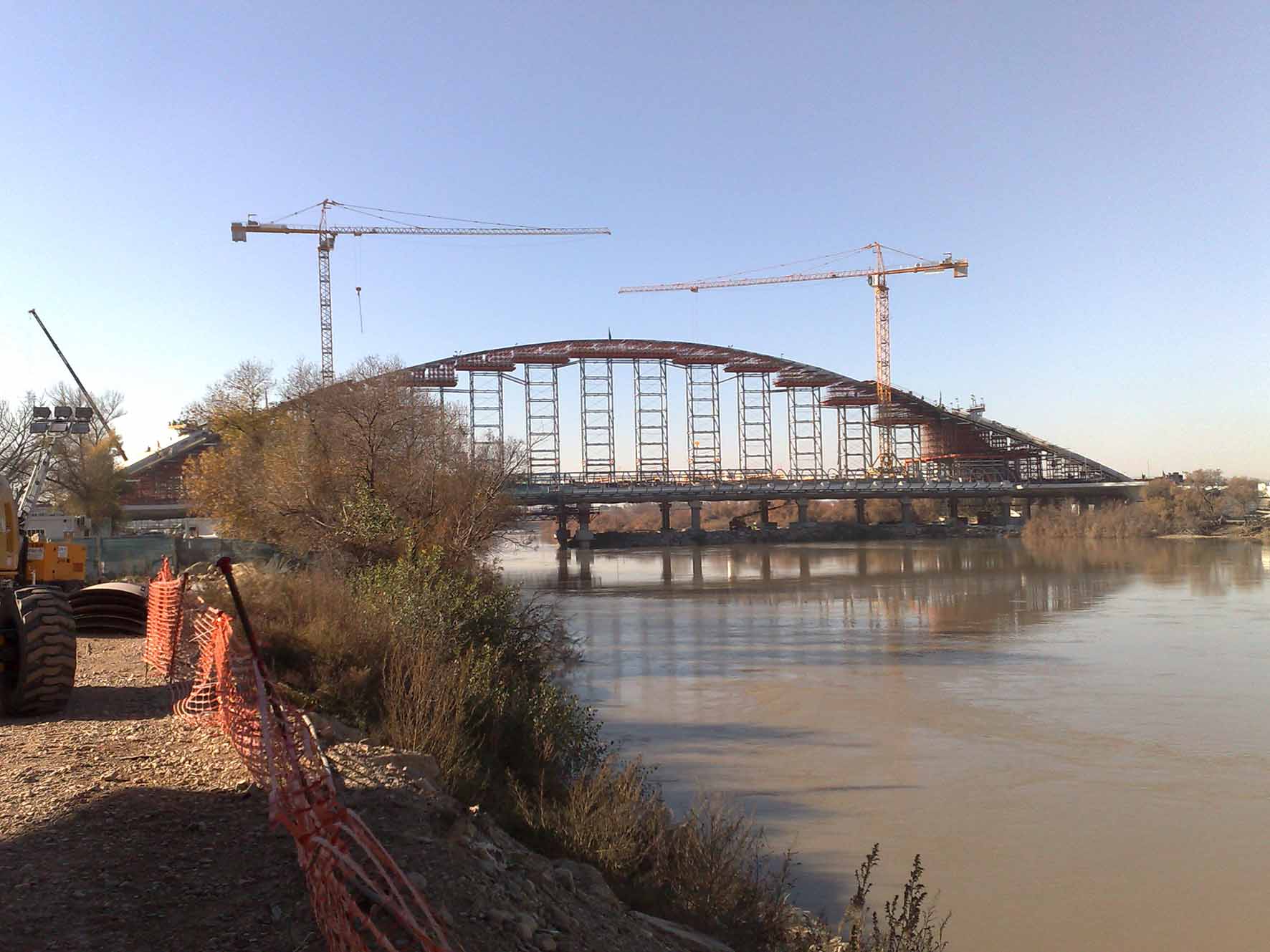

El puente tiene una longitud de 270 metros, con un vano principal de 216 metros. El tablero del vano principal es sustentado por un gran arco central que arranca de cada extremo del tablero con dos pies inclinados. El arco está conectado al tablero mediante 64 péndolas situadas en planos verticales cada 6 metros. Las péndolas son de cable cerrado de 100mm de diámetro, con tres capas de alambres con sección en Z galvanizados en caliente.

SISTEMA DE INSTRUMENTACION

El proceso constructivo se basó en transferir la carga del tablero, que inicialmente estaba sobre las pilas provisionales, a las péndolas y al arco. Esta maniobra se realizó empujando, mediante gatos hidráulicos, el tramo no hormigonado de la clave del arco. Se trataba de aplicar una carga 12,000 t en 19 escalones.

En este proceso era necesario conocer en tiempo real la respuesta estructural del conjunto de los elementos de sustentación del tablero, así como su geometría según se va ampliando la carga aplicada. Los elementos más importantes a controlar fueron las cargas en las péndolas y las tensiones-deformaciones en el arco.

La solución se basó en aplicar un Sistema de Instrumentación Automático en tiempo real para medir los siguientes parámetros:

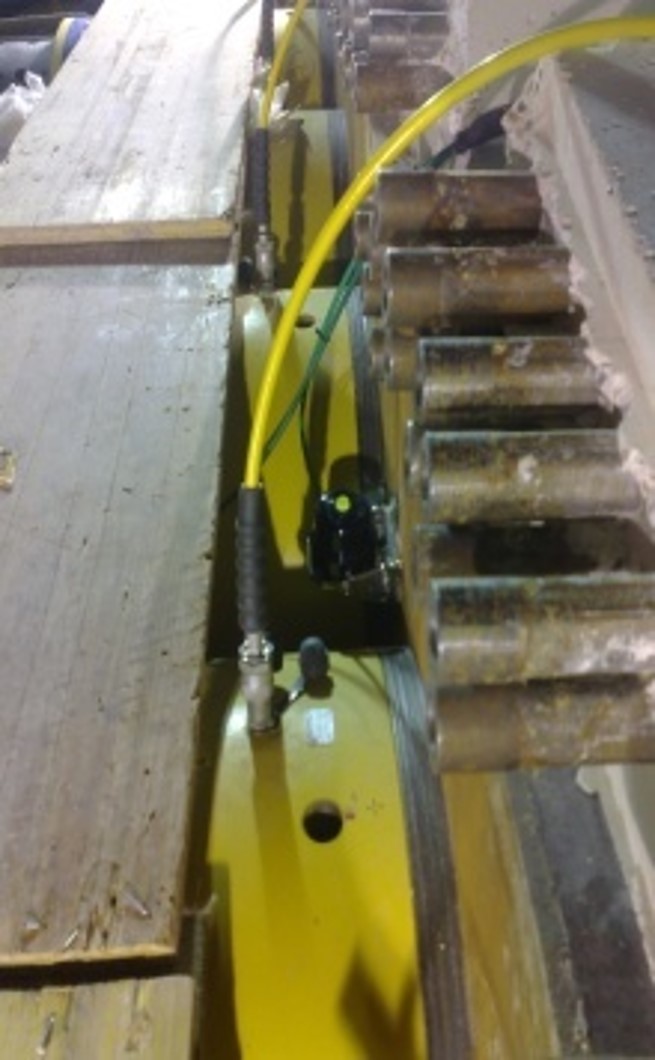

• DEFORMACIONES Y CARGAS EN LAS PÉNDOLAS: Mediante bandas extensométricas configurando un puente completo de Wheatstone.
• GIROS DE LAS CARAS DEL ARCO: Mediante clinómetros servoacelerométricos de alta precisión.
• TENSIONES Y DEFORMACIONES EN VARIAS SECCIONES DEL ARCO DE HORMIGÓN: Mediante extensómetros embebidos en el hormigón.

Para la medida de todos estos sensores se instaló un sistema de adquisición y visualización de datos en tiempo real, que constaba de 3 equipos amplificadores - registradores configurados para recibir los datos de todos los sensores simultáneamente y permitir la visualización de datos en tiempo real, el establecimiento de umbrales de control y alarmas, el registro continuo de datos y el análisis y estudio de datos a posteriori.

---
