AUSCULTACIÓN GEOTÉCNICA DE LA PROLONGACION DE LA LINEA 5 DEL METRO DE MADRID A LA ALAMEDA DE OSUNA

LOCALIZACIÓN

Las obras de construcción de la ampliación de la línea 5 del metro de Madrid desde Canillejas a la Alameda de Osuna se encuentran al este del término municipal de Madrid, entre los distritos de Canillejas y de la Alameda de Osuna.

CARACTERÍSTICAS

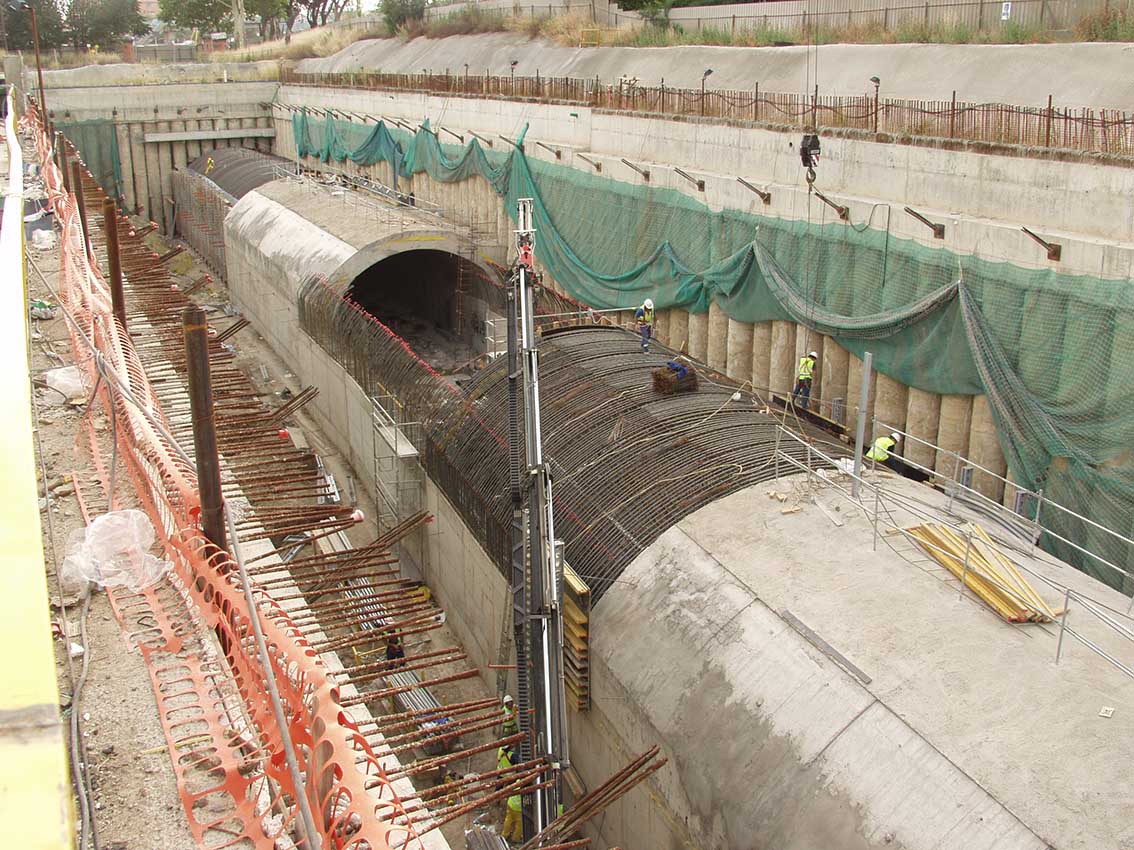

La ampliación contempla la ejecución de 2150 m de túnel en línea, ejecutado mediante una tuneladora del tipo EPB DE 9.38 m de diámetro con un pozo de ataque y de extracción para la entrada y salida de la tuneladora, así como la ejecución de las estaciones del Capricho y Alameda de Osuna.

La obra contempla también la ejecución de tres pozos de ventilación, una salida de emergencia y dos pozos de bombeo junto a cada una de las estaciones. A lo largo del trazado hay una serie de puntos singulares como son los cruces con varios colectores, el paso bajo los viaductos de la M-40 y del ferrocarril y las tuberías del Canal Isabel II.

AUSCULTACIÓN GEOTÉCNICA

Se realizaron trabajos de suministro, instalación y seguimiento de toda la instrumentación geotécnica colocada en obra, con equipos tanto permanentes como ocasionales en función del avance de los trabajos.

Antes del comienzo de los trabajos se elaboró un plan de auscultación en el que se establecieron los umbrales de control en función del movimiento admisible por los edificios y estructuras existentes y para zonas en las que no había edificaciones.

INSTRUMENTACIÓN EN SUPERFICIE Y ESTRUCTURAS

• Bases de nivelación
• Inclinómetros en el terreno, en pilotes de los pozos de ataque, extracción de la tuneladora y en pantallas en las estaciones
• Células de carga de anclajes en el pozo de ataque
• Piezómetros abiertos y de cuerda vibrante a lo largo de la traza
• Regletas de nivelación en edificios y estructuras existentes
• Clavos de nivelación en losas
• Hitos de nivelación y arquetas de subsidencia
• Extensómetros de varillas anclados a diferentes profundidades
• Células de presión en pantallas de las estaciones y anillos instrumentados de túnel
• Extensómetros de cuerda vibrante en la armadura de los anillos instrumentados de túnel

---
